De ce este folosit wolfram în tuburile cu raze X?

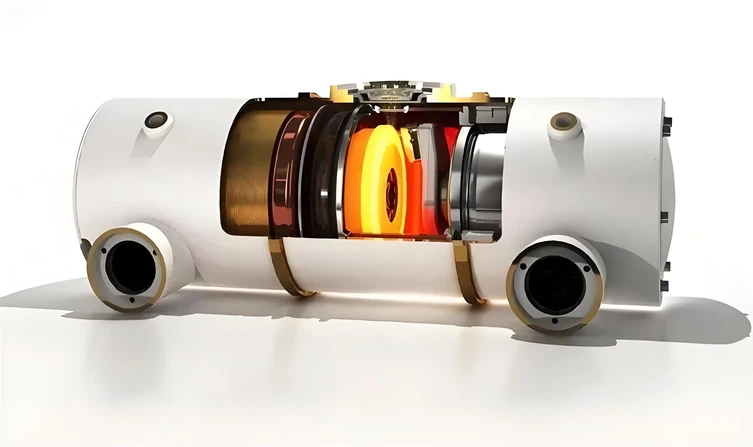

Fiind o componentă de bază în imagistica medicală, testări industriale ne-distructive, cercetare și analiză științifică, performanța tuburilor cu raze X-determină în mod direct calitatea imaginii, stabilitatea de lucru și durata de viață a echipamentului. Selecția materialelor de bază este o verigă cheie în proiectarea și fabricarea tuburilor cu raze X-. Printre numeroasele materiale metalice care pot fi utilizate pentru componentele centrale ale tuburilor cu raze X-,tungstena devenit prima alegere pentru producătorii de masă din întreaga lume datorită proprietăților sale fizice și chimice unice. Ca o întreprindere profund implicată în produse de tungsten de mai bine de 10 ani,FANMETALTehnicienii lui și-au combinat experiența pentru a analiza logica din spatele utilizării tungstenului în tuburile cu raze X-.

Cerințele de bază pentru un tub cu raze X-

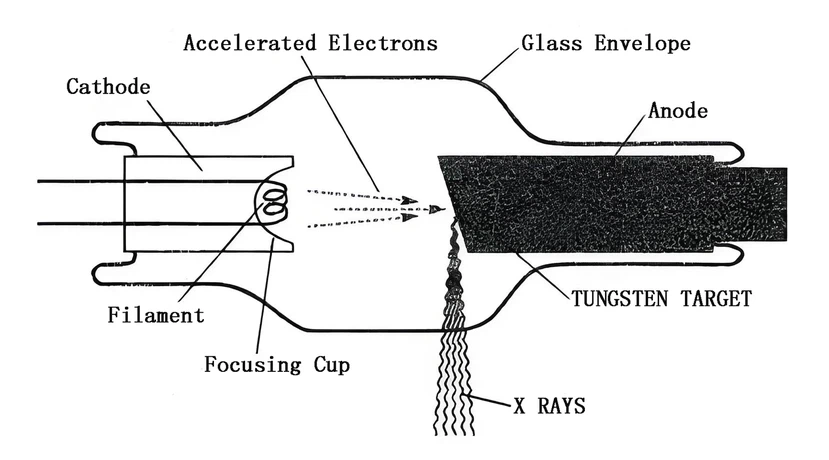

Procesul de lucru al tubului de raze X-este: filamentul catodic se încălzește și emite electroni termici, care accelerează sub acțiunea unui câmp electric de-înaltă tensiune și lovesc ținta anodului cu o viteză extrem de mare, generând raze X-prin radiații conjugate și radiații caracteristice. În acest proces, ținta anodului și filamentul catodic trebuie să reziste la condiții extreme de lucru, astfel încât sunt propuse cerințe stricte pentru material:

• Rezistență la temperatură ridicată: atunci când electronii lovesc anodul, mai mult de 99% din energie va fi convertită în energie termică, temperatura instantanee a suprafeței țintă poate depăși 2000 de grade, iar temperatura de funcționare pe termen lung-trebuie menținută peste 1000 de grade .
• Număr atomic ridicat: cu cât numărul atomic este mai mare, cu atât este mai mare probabilitatea ca electronii să se ciocnească cu nucleele, cu atât randamentul de raze X-mai mare și cu atât este mai scurtă și mai puternică penetrarea razelor X-generate, care pot satisface nevoile diferitelor scenarii (cum ar fi inspecția pieselor groase industriale, CT medical).
• Conductivitate termică bună: este necesar să exportați rapid o cantitate mare de căldură generată de suprafața țintă, să reduceți acumularea locală de temperatură, să prelungiți durata de viață a componentelor și să evitați fisurarea din cauza stresului termic.
• Proprietăți fizice și chimice stabile: în medii cu vid înalt și câmp electric puternic, trebuie să aibă proprietăți excelente de anti-oxidare și pulverizare și să nu reacționeze cu alte componente din tub pentru a asigura funcționarea stabilă-pe termen lung a tubului cu raze X{-.
• Performanță de procesare adaptabilă și rentabilitate: trebuie să poată realiza forme complexe (cum ar fi discuri țintă cu anod rotativ, filamente spiralate) prin prelucrare de precizie, ținând cont în același timp de costurile de producție, potrivite pentru aplicații la scară mare-.

Tub cu raze X țintă de tungstenComparativ cu alte materiale metalice

În prezent, materialele care pot fi încercate să fie aplicate la componentele de bază ale tuburilor cu raze X-se împart în principal în două categorii: una este materialele metalice utilizate pentru ținte anodice și filamente catodice, inclusiv cupru, molibden, reniu, tantal, aur etc. și unele aliaje; O altă categorie este materialul folosit pentru ferestrele de ieșire cu raze X-, cu beriliu (fereastra de beriliu) fiind cel mai des folosit material de miez. Cele două lucrează împreună pentru a sprijini funcționarea normală a tubului cu raze X-.

Funcția țintei de tungsten în tubul cu raze X

• Generare eficientă de raze: întreprindeți electronii termici cu viteză mare-emiși de filamentul catodic și generați eficient raze X-prin radiația conjugată (decelerarea electronilor pentru a elibera energie) și radiația caracteristică (tranziția electronilor în stratul interior al atomilor de wolfram), care este condiția prealabilă a razelor X{{2}pentru a obține razele X{2} funcții. Thețintă cu raze X de tungstenProducem poate îmbunătăți randamentul de raze X-cu mai mult de 15% în comparație cu obiectivele obișnuite, prin optimizarea structurii cerealelor, asigurând imagini clare și detecție precisă.
• Rezistă la temperaturi extrem de ridicate: mai mult de 99% din energie este convertită în energie termică atunci când electronul lovește ținta, iar temperatura instantanee a suprafeței țintă poate ajunge la mai mult de 2000 de grade, iar ținta de wolfram poate rezista în mod stabil impactului temperaturii extrem de ridicate cu un punct de topire ridicat de 3410 grade, evită topirea sau topirea tubului, împiedicând deformarea sau volatilizarea tubului pentru a viza daune și pentru a oferi o garanție pentru funcționarea continuă-pe termen lung a echipamentului.
• Controlul calității razelor X-: Tungstenul are un număr atomic de până la 74, care poate controla lungimea de undă și intensitatea razelor X-prin propria sa structură atomică - nu numai că poate genera raze X- cu spectru continuu (potrivit pentru detectarea obiectelor cu densități și grosimi diferite), ci și cu caracteristici de intensitate ridicată a razelor X{6}{5} (adecvat pentru scenarii de detecție de înaltă-precizie), reducând în același timp pierderile inutile de raze, ținând cont de calitatea imaginii și siguranța radiațiilor.
• Sprijină stabilitatea echipamentului: Țintele de tungsten au proprietăți chimice stabile în medii cu vid înalt și câmp electric puternic și nu sunt ușor de oxidat sau pulverizat, ceea ce poate evita căderea particulelor țintă și poluarea mediului din tub (cum ar fi deteriorarea ferestrei de beriliu și afectarea nivelului de vid).

Cum să faci tungstenul mai potrivit pentru tuburile cu raze X-

1. În procesul de filtrare a materiilor prime, selectăm doar concentrat de wolfram virgin cu o puritate mai mare sau egală cu 99,95% și controlăm conținutul de impurități din wolfram sub 0,005% prin procese multiple de îndepărtare a impurităților pentru a evita ca impuritățile să afecteze rezistența la temperaturi ridicate și stabilitatea tungstenului.
2. În dezvoltarea proceselor, am optimizat procesarea noastră exclusivă pentru componentele tuburilor cu raze X-. Pentru ținte de tungsten anod, folosim „procesul de turnare a țintei compozite” pentru a combina tungstenul cu molibdenul, utilizând rezistența la temperatură ridicată a wolframului și numărul atomic și conductivitatea termică a molibdenului, pentru a reduce temperatura suprafeței țintei. Pentrufilamente catodice, am îmbunătățit procesele de trefilare și recoacere pentru a le spori duritatea și rezistența la temperatură ridicată-, prevenind arderea.
3. Suntem echipați cu microscoape metalografice, testere de duritate, teste de-performanță la temperatură înaltă și alte echipamente pentru a testa cu strictețe produsele din tungsten din mai multe dimensiuni pentru a ne asigura că performanța produsului respectă standardul. În prezent, rata de promovare a produselor cu wolfram pentru tuburile cu raze X-este de 99,98%, ceea ce este recunoscut pe scară largă de către clienți.
4. De exemplu, ținta din aliajul de tungsten reniu pe care am dezvoltat-o ​​combină performanța de cost a tungstenului și stabilitatea la temperatură ridicată a reniului, adaptându-se la nevoile de tuburi cu raze X{-de -putere mare și-durată lungă de viață și a fost aplicată echipamentelor speciale de inspecție cu raze X{-în domeniul aerospațial.

Rezumat și Reflecție

Deși costul bugetar al întregului produs va fi mare odată cu creșterea actuală a prețului materiilor prime de wolfram, wolfram este încă singurul material metalic care poate îndeplini pe deplin cerințele stricte ale tuburilor cu raze X-.
--Punctul său de topire extrem de ridicat rezolvă problema pierderii componentelor în condiții de temperatură extrem de ridicată a tuburilor cu raze X-, numărul atomic ridicat realizează cerințele de emisie de raze X ale întregului scenariu, performanța cuprinzătoare bună echilibrează eficiența și durata de viață a echipamentului, iar performanța rezonabilă de procesare și performanța costurilor sprijină dezvoltarea la scară largă a industriei.

Timp de mai bine de zece ani, FANMETAL a continuat să se concentreze pe cercetarea, dezvoltarea și producția de produse din metale neferoase, în special de la prelucrarea produselor de bază din wolfram până la furnizarea de soluții personalizate de înaltă-gamă. Dacă aveți întrebări despre detaliile acestui produs sau despre prețuri, nu ezitați să ne contactați la admin@fanmetalloy.com. Așteptăm cu nerăbdare mesajul dvs.
